Je polyamid 6 kryštalický alebo amorfný? Vysvetlenie štruktúry PA6

Polyamid 6 je semikryštalický – nie je úplne kryštalický, nie je úplne amorfný

Polyamid 6 (PA6), široko známy ako Nylon 6 alebo polykaprolaktám, je a semikryštalický termoplastický polymér . To znamená, že súčasne obsahuje kryštalické domény - oblasti, kde sú molekulárne reťazce usporiadané v usporiadaných, opakujúcich sa vzoroch - a amorfné domény, kde zostáva usporiadanie reťazcov neusporiadané. Nie je ani úplne kryštalický ako jednoduchý soľný kryštál, ani úplne amorfný ako obyčajné sklo.

Táto dvojfázová mikroštruktúra je základným dôvodom Polyamid 6 funguje tak, ako má. Kryštalická frakcia mu dodáva pevnosť a tuhosť, zatiaľ čo amorfná frakcia prispieva k pružnosti, odolnosti proti nárazu a schopnosti absorbovať malé molekuly, ako je voda. Pochopenie rovnováhy medzi týmito dvoma fázami je nevyhnutné pre každého, kto navrhuje diely, vyberá materiály alebo spracováva PA6 v priemyselnom alebo inžinierskom kontexte.

Bežnou mylnou predstavou je, že PA6 je buď „kryštalický“ alebo „amorfný“ v závislosti od spôsobu spracovania. V skutočnosti sa podiel každej fázy mení s podmienkami spracovania, tepelnou históriou a obsahom vlhkosti – ale obe fázy sú vždy do určitej miery prítomné v pevnom polyamide 6. Chladený PA6 môže mať index kryštalinity len niekoľko percent, zatiaľ čo pomaly chladený alebo žíhaný materiál môže dosiahnuť okolo 35 %. Ani jeden extrém nevytvára materiál, ktorý je čisto jedna alebo druhá fáza.

Čo vlastne znamená semikryštalický v kontexte PA6

Keď vedci z oblasti polymérov popisujú materiál ako semikryštalický, majú na mysli špecifickú mikroštruktúru v nanometrovej mierke. V pevnom stave sa polyamid 6 organizuje do stohov kryštalických lamiel - tenkých, doskovitých usporiadaných oblastí s hrúbkou približne 5 až 15 nm - oddelených amorfnými medzivrstvovými oblasťami. Tieto lamelárne vrstvy tvoria väčšie sférické nadstavby nazývané sférolity, ktoré možno pozorovať pod mikroskopom s polarizovaným svetlom a sú charakteristické pre semikryštalické polyméry kryštalizované z taveniny.

Hnacou silou kryštalizácie v PA6 je tvorba medzimolekulových vodíkových väzieb medzi amidovými (–CO–NH–) skupinami pozdĺž susedných polymérnych reťazcov. Tieto väzby, silnejšie ako van der Waalsove interakcie, ale slabšie ako kovalentné väzby, uzatvárajú reťazce do paralelných usporiadaní a vytvárajú energetickú výhodu, vďaka ktorej je kryštalizácia termodynamicky priaznivá. Dlhé, zapletené reťaze sa však počas tuhnutia nedokážu úplne preorganizovať. Významná frakcia vždy zostáva zachytená v neusporiadaných konfiguráciách a tvorí amorfnú fázu.

Rozdiel hustoty medzi týmito dvoma fázami odráža ich štrukturálny rozdiel: kryštalická fáza PA6 má hustotu približne 1,24 g/cm3, zatiaľ čo amorfná fáza má hustotu približne 1,08 g/cm3 — rozdiel približne 15 %. Meranie objemovej hustoty vzorky PA6 je preto jednou nepriamou metódou používanou na odhad jej stupňa kryštalinity, hoci v laboratórnej praxi sú štandardné presnejšie techniky, ako je diferenciálna skenovacia kalorimetria (DSC) a rozptyl röntgenového žiarenia (WAXS).

Je kritické, že amorfné oblasti v PA6 nie sú všetky identické. Výskumníci rozlišujú medzi mobilnou amorfnou frakciou (MAF) - reťazce, ktoré môžu voľne podliehať kooperatívnemu segmentálnemu pohybu nad teplotou skleného prechodu - a tuhou amorfnou frakciou (RAF). RAF sa skladá z reťazových segmentov, ktoré sú geometricky obmedzené svojou blízkosťou k povrchom kryštalických lamiel, čo im dáva obmedzenú pohyblivosť aj pri teplote nad teplotou skleného prechodu. Prítomnosť značného množstva RAF v PA6 znamená, že jednoduché dvojfázové modely výrazne podceňujú štrukturálnu zložitosť materiálu.

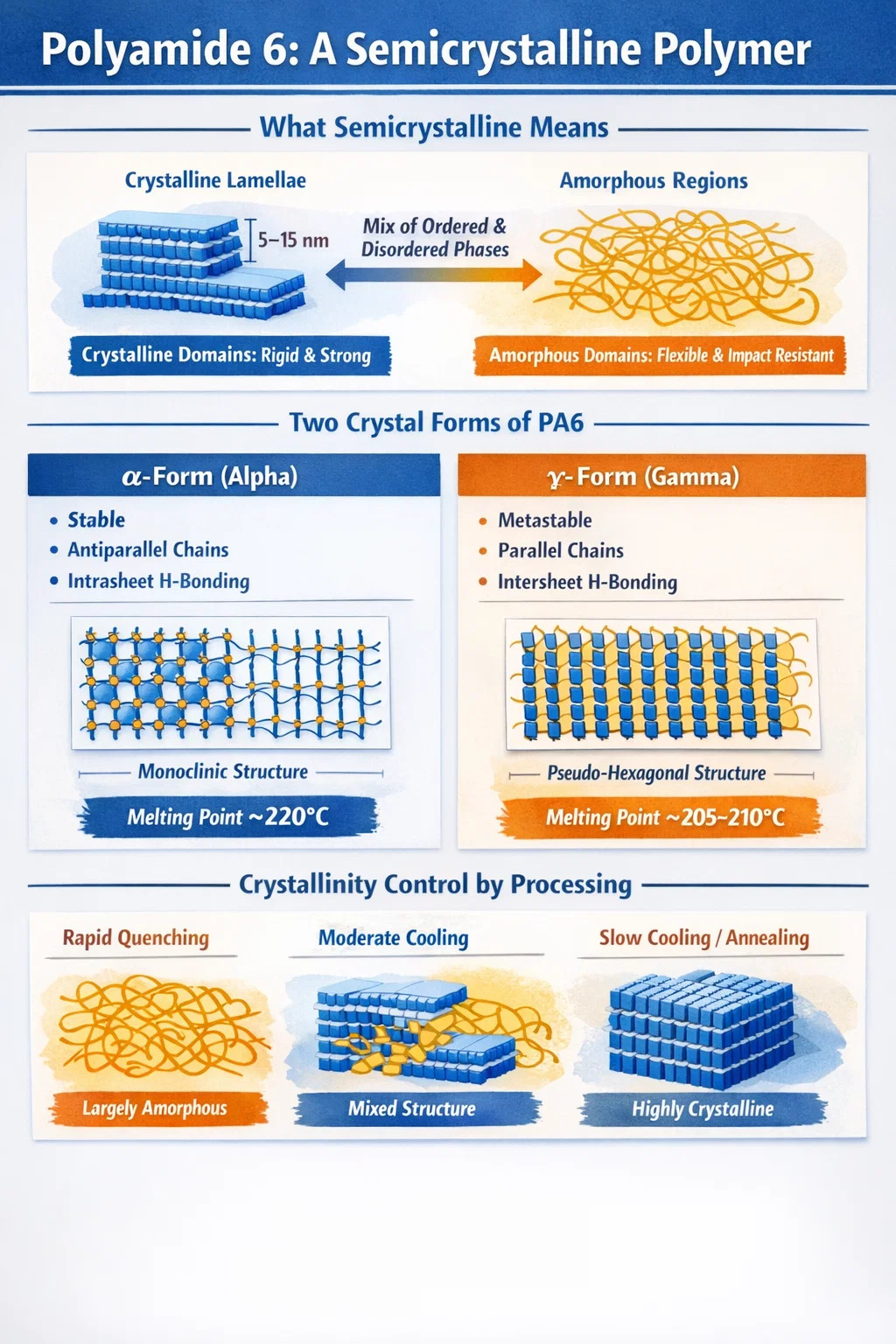

Dve hlavné kryštalické formy polyamidu 6: Alfa a gama

Polyamid 6 nekryštalizuje do jedinej jedinečnej kryštálovej štruktúry. Vykazuje kryštalický polymorfizmus, čo znamená, že môže vytvárať rôzne kryštálové štruktúry - nazývané polymorfy - v závislosti od spôsobu spracovania. Dva primárne polymorfy sú alfa (α) forma a gama (γ) forma, pričom každá má odlišné atómové usporiadanie a mechanické dôsledky.

Alfa (a) Kryštalická forma

α-forma je termodynamicky stabilný polymorf Polyamidu 6. Má monoklinickú základnú bunku, v ktorej susedné polymérne reťazce prebiehajú navzájom antiparalelne. Vodíková väzba vo forme α sa vyskytuje predovšetkým v rovinných listoch – takzvaná vnútrovrstvová vodíková väzba – vytvára dobre organizovanú, energeticky priaznivú štruktúru. a-forma sa topí pri približne 220 °C a je preferovaná, keď PA6 kryštalizuje za podmienok pomalého chladenia (typicky pri rýchlosti chladenia pod približne 8 °C za sekundu) alebo po žíhaní nad 150 °C. Jeho vyšší stupeň štruktúrneho usporiadania zodpovedá vyššiemu Youngovmu modulu v porovnaní s γ-formou.

Kryštalická forma gama (y).

γ-forma, niekedy označovaná ako pseudohexagonálna alebo mezofáza, je metastabilný polymorf, ktorý prevláda, keď sa PA6 spracováva rýchlejšími rýchlosťami chladenia (približne medzi 8 °C/s a 100 °C/s), ako napríklad počas tavného zvlákňovania do vlákien alebo vstrekovania do foriem za studena. V y-forme prebiehajú reťazce skôr paralelne než antiparalelne a vodíková väzba je vo svojej podstate medzivrstvová – vyskytuje sa medzi susednými vrstvami viazanými vodíkovými väzbami. γ-forma je kineticky zachytená a môže sa premeniť na α-formu po žíhaní alebo vystavení horúcej vode. V PA6 / ílových nanokompozitoch je γ-forma tiež dôsledne uprednostňovaná v dôsledku nukleačného vplyvu ílových doštičiek.

Čo tento polymorfizmus znamená v praxi

Pre inžinierov a procesorov nie je kryštalický polymorfizmus v PA6 abstraktným akademickým konceptom. Lisovaný diel PA6 vyrobený studenou formou a rýchlym cyklom bude obsahovať prevažne kryštály γ-formy, zatiaľ čo rovnaká živica lisovaná horúcou formou a pomalým chladením bude obsahovať viac α-formy. Výsledné mechanické vlastnosti — tuhosť, odolnosť proti únave, rozmerová stálosť — sa budú medzi týmito dvoma časťami merateľne líšiť, aj keď sú vyrobené z rovnakej triedy polyamidu 6. Riadenie rýchlosti chladenia a teplôt formy je preto jedným z primárnych nástrojov na ladenie mikroštruktúry hotových dielov PA6.

Typický rozsah kryštalinity PA6 a prečo je relatívne nízka

Jedným z aspektov mikroštruktúry polyamidu 6, ktorý mnohých inžinierov prekvapuje, je, aká nízka je jeho kryštalinita v skutočnosti v porovnaní s jednoduchšími kryštalizovateľnými polymérmi, ako je polyetylén. PA6 kryštalizovaný z taveniny typicky dosahuje a index kryštalinity 35 % alebo nižší v závislosti od podmienok spracovania a tepelnej histórie. To znamená, že aj za najpriaznivejších podmienok pomalého chladenia zostáva väčšina objemu materiálu amorfná.

Dôvod tejto prekvapivo nízkej kryštalinity spočíva v topológii reťazca PA6 v stuhnutej tavenine. Na rozdiel od polyetylénu, ktorý má relatívne jednoduché, flexibilné reťazce schopné efektívneho skladania priľahlých reentry, sa reťazce PA6 vyznačujú silnými medzireťazcovými vodíkovými väzbami, ktoré bránia kooperatívnym reťazovým pohybom potrebným na efektívnu kryštalizáciu. Okrem toho sa dlhé, zapletené polymérne reťazce nemôžu rýchlo reorganizovať z ich náhodných konfigurácií vinutia v tavenine. Široko akceptovaný štrukturálny model pre polyamidy kryštalizované z taveniny opisuje reťazce ako tvoriace početné dlhé, nesusediace re-entry slučky spolu s interkryštalickými spojovacími reťazcami spájajúcimi rôzne kryštalické lamely. Táto neusporiadaná slučková štruktúra prirodzene vytvára hrubú amorfnú vrstvu medzi kryštalickými lamelami - v PA6 je amorfná medzivrstva zvyčajne približne dvojnásobkom hrúbky samotných kryštalických lamiel.

Na porovnanie, kryštalinita monokryštálov PA6 pestovaných v roztoku - kde reťazce majú oveľa viac času a slobody na reorganizáciu - môže byť oveľa vyššia, ale to nie je reprezentatívne pre komerčný PA6 v žiadnom praktickom scenári spracovania. Skutočný vstrekovaný, extrudovaný alebo zvlákňovaný PA6 vždy obsahuje podstatnú amorfnú frakciu.

Ochladzovanie PA6 – napríklad rýchle ponorenie práve roztopenej vzorky do ľadovej vody – môže produkovať materiál s extrémne nízkou kryštalinitou, ktorý sa blíži takmer úplne amorfnému stavu. Tento ochladený PA6 môže následne podstúpiť studenú kryštalizáciu po opätovnom zahriatí nad jeho teplotu skleného prechodu približne 50–55 °C, pričom sa transformuje z prevažne amorfného na semikryštalický. Toto správanie je ľahko pozorovateľné v experimentoch DSC, kde sa objaví exotermická kryštalizácia za studena počas skenovania zahrievaním chladeného PA6.

Ako podmienky spracovania riadia kryštalickú štruktúru polyamidu 6

Pretože polyamid 6 je semikryštalický s citlivou a variabilnou mikroštruktúrou, podmienky, za ktorých sa spracováva, hlboko určujú vlastnosti finálnej časti. Toto je jeden z prakticky najdôležitejších aspektov práce s PA6 ako inžinierskym materiálom.

Rýchlosť chladenia

Rýchlosť chladenia je dominantnou premennou riadiacou tak stupeň kryštalinity, ako aj distribúciu polymorfov v vstrekovanom a extrudovanom PA6. Pri rýchlosti chladenia pod približne 8 °C za sekundu je dominantnou kryštalickou fázou a-forma. Medzi asi 8 °C/s a 100 °C/s prevláda y-forma. Pri veľmi vysokých rýchlostiach ochladzovania – ako sú rýchlosti dosiahnuté pri rýchlom ochladzovaní – je kryštalizácia do značnej miery potlačená a získava sa prevažne amorfný PA6. Pri praktickom vstrekovaní vonkajší plášť lisovaného dielu (ktorý sa ochladzuje najrýchlejšie oproti studenej stene formy) zvyčajne obsahuje viac γ-formy alebo amorfného materiálu, zatiaľ čo jadro (ktoré chladne pomalšie) obsahuje viac kryštálov a-formy. To vytvára gradient morfológie jadra kože cez prierez dielu.

Teplota formy

Teplota formy má priamy vplyv na kryštalinitu. Vyššie teploty formy (pre PA6, zvyčajne 60–100 °C) spomaľujú ochladzovanie povrchu dielu vzhľadom na jeho jadro, podporujú väčšiu celkovú kryštalinitu a podporujú vývoj kryštálov v a-forme. Nižšie teploty formy znižujú kryštalinitu, ale môžu zjednodušiť vyberanie z formy. Jedným z praktických dôsledkov je, že časti PA6 s vyššou kryštalinitou vykazujú lepšiu rozmerovú stabilitu v prevádzke – pretože sekundárna kryštalizácia vyskytujúca sa po formovaní je znížená – ale môžu vyžadovať dlhšie časy cyklu, aby sa zabezpečila primeraná kryštalizácia pred vytlačením.

Žíhanie

Žíhanie dielov Polyamidu 6 – ich udržiavanie pri zvýšenej teplote pod bodom topenia, zvyčajne 140–180 °C – podporuje konverziu kryštálov γ-formy na stabilnejšiu α-formu a zvyšuje celkový stupeň kryštalinity prostredníctvom sekundárnej kryštalizácie. Žíhanie má tiež tendenciu zahusťovať existujúce kryštalické lamely a znižovať vnútorné napätia. Inžinieri často žíhajú komponenty PA6 určené pre vysokoteplotnú prevádzku alebo aplikácie, kde je rozmerová stálosť v priebehu času kritická.

Obsah vlhkosti počas spracovania

Voda hrá pri spracovaní PA6 dvojakú úlohu. Počas spracovania taveniny vlhkosť pôsobí ako zmäkčovadlo, ktoré znižuje viskozitu taveniny a – pri vysokých úrovniach – môže spôsobiť hydrolytickú degradáciu dĺžky reťazca. V pevnom stave absorbovaná voda narušuje medzireťazcové vodíkové väzby v amorfnej fáze, plastifikuje tieto oblasti, znižuje pevnosť v ťahu a tuhosť a znižuje efektívnu teplotu skleného prechodu. Kryštalická fáza je v podstate nepriepustná pre vodu - absorpcia vlhkosti prebieha výlučne cez amorfné oblasti štruktúry PA6. To je dôvod, prečo kryštalickejšie druhy PA6 absorbujú menej vody a vykazujú lepšiu rozmerovú stabilitu vo vlhkých podmienkach ako menej kryštalické druhy.

Kľúčové tepelné vlastnosti spojené so semikryštalickou povahou PA6

Semikryštalická mikroštruktúra polyamidu 6 je priamo zodpovedná za niekoľko jeho najdôležitejších tepelných charakteristík, ktoré ho výrazne odlišujú od plne amorfných polymérov aj od čisto kryštalických materiálov.

• Teplota topenia: Pretože PA6 má kryštalické domény, má skutočnú teplotu topenia - približne 220 °C pre α-formu. Úplne amorfné polyméry sa netopia; mäknú len postupne. Ostrý prechod topenia PA6 je definujúcou charakteristikou semikryštalického materiálu, a preto môže byť PA6 spracovaný pri dobre definovaných teplotách.
• Teplota skleného prechodu (Tg): Amorfná fáza PA6 prechádza skleným prechodom pri približne 50–55 °C v suchom stave. Pod touto teplotou sú amorfné reťazce zmrazené v sklovitom stave; nad ním sa stávajú gumovými. Tg výrazne klesá v prítomnosti absorbovanej vlhkosti - až na približne 0 ° C alebo nižšie pri úplnom nasýtení - pretože voda plastifikuje amorfné domény.
• Teplota odklonu tepla (HDT): PA6 si zachováva značnú tuhosť až do blízkosti svojho bodu topenia, pretože kryštalická fáza pôsobí ako fyzikálna zosieťovacia sieť nad Tg. To kontrastuje s úplne amorfnými polymérmi, ktoré rýchlo strácajú tuhosť nad ich Tg. HDT nevystuženého PA6 za štandardných testovacích podmienok je typicky v rozsahu 55–65 °C; s vystužením sklenenými vláknami stúpa na 200 °C alebo viac.
• Brill prechod: PA6 tiež podlieha prechodu v tuhom stave nazývanom Brillov prechod pri približne 160 °C v neobmedzenom materiáli. Nad touto teplotou prechádza monoklinický kryštál a-formy smerom k fáze vyššej symetrie s neusporiadanejšími vodíkovými väzbami. Tento prechod má dôsledky na okno spracovania a tepelné správanie PA6 pri zvýšených prevádzkových teplotách.

Ako semikryštalická štruktúra určuje mechanický výkon PA6

Mechanické správanie polyamidu 6 je priamym dôsledkom jeho dvojfázovej semikryštalickej mikroštruktúry. Pochopenie tohto spojenia pomáha vysvetliť jeho silné stránky a jeho obmedzenia v inžinierskych aplikáciách.

Kryštalické lamely slúžia ako fyzikálne zosieťovacie alebo výstužné domény, ktoré poskytujú tuhosť a pevnosť. Amorfné reťazce medzi lamelami a okolo lamiel, najmä interkryštalické spojovacie reťazce, ktoré sa tiahnu medzi susednými lamelami, nesú napätie počas deformácie a prispievajú k húževnatosti a ťažnosti. Táto architektúra je zodpovedná za charakteristické správanie s dvojitým výťažkom pozorované pri ťahovom testovaní PA6 pri izbovej teplote: počiatočný výťažok pri nízkych kmeňoch (približne 5–10 %) spojený s deformáciou amorfných domén, po ktorom nasleduje druhý výťažok pri vyšších kmeňoch spojený s narušením samotných kryštalických lamiel.

Vyššia kryštalinita v PA6 vo všeobecnosti koreluje s vyššou tuhosťou, vyššou pevnosťou v ťahu a lepšou odolnosťou proti tečeniu, ale za cenu zníženej odolnosti proti nárazu a predĺženia pri pretrhnutí. PA6 s nižšou kryštalinitou – napríklad PA6 vyrábaný rýchlym chladením – má tendenciu byť tvrdší a ťažnejší. Tento kompromis je klasickým znakom semikryštalických polymérov a dáva kompaundérom a procesorom PA6 značnú voľnosť pri ladení vlastností pre špecifické aplikácie úpravou kryštalinity prostredníctvom podmienok spracovania alebo nukleačných činidiel.

V porovnaní s jeho blízkym príbuzným PA66 (Nylon 6,6) je PA6 za rovnakých podmienok spracovania o niečo menej kryštalický. To dáva PA6 o niečo nižší bod topenia (~220 °C oproti ~260 °C pre PA66), lepšiu spracovateľnosť pri nižších teplotách a o niečo lepší výkon pri náraze, zatiaľ čo PA66 ponúka o niečo lepšiu tepelnú odolnosť a tuhosť pri zvýšených teplotách. Obidva sú semikryštalické – rozdiel spočíva skôr v stupni kryštalinity a dokonalosti kryštálov než v základnej kryštalickej/amorfnej povahe materiálov.

Polyamid 6 vs. amorfné polyamidy: Jasný rozdiel

Stojí za to explicitne rozlišovať medzi polyamidom 6 a triedou materiálov známych ako amorfné polyamidy, pretože oba patria do rodiny polyamidov, ale majú zásadne odlišné štruktúry a vlastnosti.

PA6 je, ako sa uvádza v tomto článku, semikryštalický polyamid. Naproti tomu amorfné polyamidy – ako sú kopolyméry PA 6I/6T (kopolyméry hexametyléndiamínu s kyselinami izoftalovými a tereftalovými) – sú skonštruované tak, aby úplne zabránili kryštalizácii začlenením nepravidelnej molekulárnej štruktúry, zvyčajne prostredníctvom kopolymerizácie s monomérmi rôznej geometrie. Izoftalické jednotky v PA 6I/6T napríklad zavádzajú do reťazca zlomy, ktoré bránia pravidelnému zhlukovaniu a potláčajú akýkoľvek kryštalický poriadok, čím sa získa úplne amorfný materiál.

Praktické dôsledky tohto rozdielu sú významné. Amorfné polyamidy sú transparentné (pretože neexistujú žiadne kryštalické domény, ktoré by rozptyľovali svetlo), majú nízke zmrštenie formy a vynikajúcu rozmerovú stabilitu. Chýba im však vysokoteplotná tuhosť spôsobená kryštalinitou v PA6 a ich prevádzková teplota je obmedzená skôr teplotou ich skleného prechodu než teplotou topenia. PA6 so svojou semikryštalickou štruktúrou je nepriehľadný alebo priesvitný, vykazuje vyššie zmrštenie formy a má zreteľný bod topenia – ale vďaka kryštalickej fáze si zachováva tuhosť a pevnosť vysoko nad jeho Tg.

Tento rozdiel je dôležitý pri výbere materiálov. Pre aplikácie vyžadujúce optickú čistotu, tesné rozmerové tolerancie a širokú chemickú odolnosť v prostredí s miernou teplotou môžu byť preferované amorfné polyamidy. Pre aplikácie stavebného inžinierstva vyžadujúce vysokú tuhosť, odolnosť proti opotrebeniu a výkon blízko 200 °C je semikryštalický PA6 vhodnejšou voľbou.

Metódy používané na meranie kryštalinity v PA6

Pretože stupeň kryštalinity v polyamide 6 sa mení s históriou spracovania a priamo ovplyvňuje vlastnosti, presné meranie je prakticky dôležité. Na tento účel sa bežne používa niekoľko analytických techník.

• Diferenciálna skenovacia kalorimetria (DSC): Najbežnejšia metóda. Teplo topenia merané počas topenia vzorky PA6 sa porovnáva s teoretickým teplom topenia 100 % kryštalického PA6 (približne 241 J/g pre a-formu). Pomer udáva index kryštalinity. Komplikácie vznikajú, pretože PA6 môže podstúpiť studenú kryštalizáciu alebo polymorfné prechody počas skenovania zahrievaním DSC, čo si vyžaduje starostlivú analýzu.
• Širokouhlý rozptyl röntgenového žiarenia (WAXS): Poskytuje priamu štrukturálnu informáciu o prítomných kryštalických fázach. Ostré difrakčné píky zodpovedajú kryštalickým odrazom; široké halo zodpovedá amorfnému príspevku. Integrácia relatívnych intenzít umožňuje výpočet indexu kryštalinity a identifikáciu obsahu fázy α vs. γ.
• Meranie hustoty: Pretože kryštalický a amorfný PA6 majú výrazne odlišné hustoty (1,24 g/cm³ oproti 1,08 g/cm³), meranie hustoty vzorky a použitie pravidla dvojfázového miešania poskytuje odhad kryštalinity. Je to jednoduché, ale menej presné ako DSC alebo WAXS.
• FTIR spektroskopia: Infračervené absorpčné pásy spojené so špecifickými kryštalickými fázami umožňujú semikvantitatívnu analýzu. Pre PA6 sa na rozlíšenie a kvantifikáciu obsahu kryštalickej fázy a a y používajú charakteristické absorpčné pásy pri 974 cm-1, 1030 cm-1 a 1073 cm-1.

Každá technika má svoje silné stránky, obmedzenia a predpoklady. Pre rutinnú kontrolu kvality je DSC najrozšírenejšie kvôli svojej rýchlosti a dostupnosti. Pre podrobnú štrukturálnu charakterizáciu – najmä ak záleží na relatívnych pomeroch fáz α a γ – WAXS v kombinácii s DSC poskytuje najúplnejší obraz.

Praktické dôsledky pre dizajn, spracovanie a výber materiálu

Pre inžinierov a selektorov materiálov má pochopenie, že polyamid 6 je semikryštalický – namiesto jednoduchého označovania ako „kryštalický“ alebo „amorfný“ – priame a konkrétne dôsledky na to, ako by sa mali komponenty navrhovať, spracovávať a používať.

Po prvé, diely PA6 pokračujú v pomalej kryštalizácii potom, čo opustia formu. Táto post-formová kryštalizácia spôsobuje rozmerové zmeny – zvyčajne zmršťovanie – ktoré môžu ovplyvniť lícovanie a funkciu dielu. Vysoko presné komponenty PA6 často vyžadujú riadené protokoly žíhania alebo kondicionovania na dokončenie kryštalizácie v kontrolovanom prostredí pred ich zostavením. Bez tohto kroku môže dôjsť k rozmerovému posunu v prevádzke, najmä v prvých stovkách hodín používania pri zvýšených teplotách.

Po druhé, úprava vlhkosti častí PA6 je štandardnou praxou pred testovaním mechanických vlastností a pred použitím v mnohých aplikáciách. Čerstvo tvarovaný, suchý PA6 má vlastnosti, ktoré sa merateľne líšia od vlhkom upraveného PA6, pretože absorbovaná voda plastifikuje amorfnú fázu. Publikované hárky s údajmi o vlastnostiach pre triedy PA6 zvyčajne uvádzajú hodnoty pre stavy suchého stavu (DAM) a stavu upraveného vlhkosťou (zvyčajne 50% úprava relatívnej vlhkosti) – a rozdiely môžu byť značné. Rázová pevnosť a predĺženie pri pretrhnutí sa zvyšujú s absorpciou vlhkosti, zatiaľ čo pevnosť v ťahu, tuhosť a tvrdosť sa znižujú.

Po tretie, vystuženie sklenenými vláknami mení kryštalizačné správanie PA6. Sklenené vlákna pôsobia ako heterogénne nukleačné miesta, ktoré urýchľujú kryštalizáciu a posúvajú teplotu kryštalizácie na vyššie hodnoty. Výsledná matrica PA6 v kompozitoch plnených sklom má tendenciu byť viac kryštalická a jemnejšie štruktúrovaná ako čistý PA6 za rovnakých podmienok chladenia, čo prispieva k zlepšenej tuhosti a rozmerovej stabilite sklom vystužených tried polyamidu 6.

Po štvrté, výber medzi PA6 a PA66 pre danú aplikáciu často spočíva v jemných rozdieloch v ich semikryštalických štruktúrach. PA66 so svojou symetrickejšou štruktúrou reťazca a silnejším sklonom ku kryštalizácii dosahuje mierne vyššiu kryštalinitu a má teplotu topenia asi o 40 °C vyššiu ako PA6. Vďaka tomu je PA66 vhodnejší na aplikácie pri teplotách blížiacich sa 200 °C a viac. Nižšia teplota spracovania, lepšia povrchová úprava a jednoduchšie spracovanie (čiastočne v dôsledku nižšej rýchlosti kryštalizácie a zmršťovania) ho robia preferovaným pre mnohé presné vstrekované aplikácie a na výrobu vlákien.
