Čo znamená PA6? Polyamid 6 vysvetlený

Čo znamená PA6?

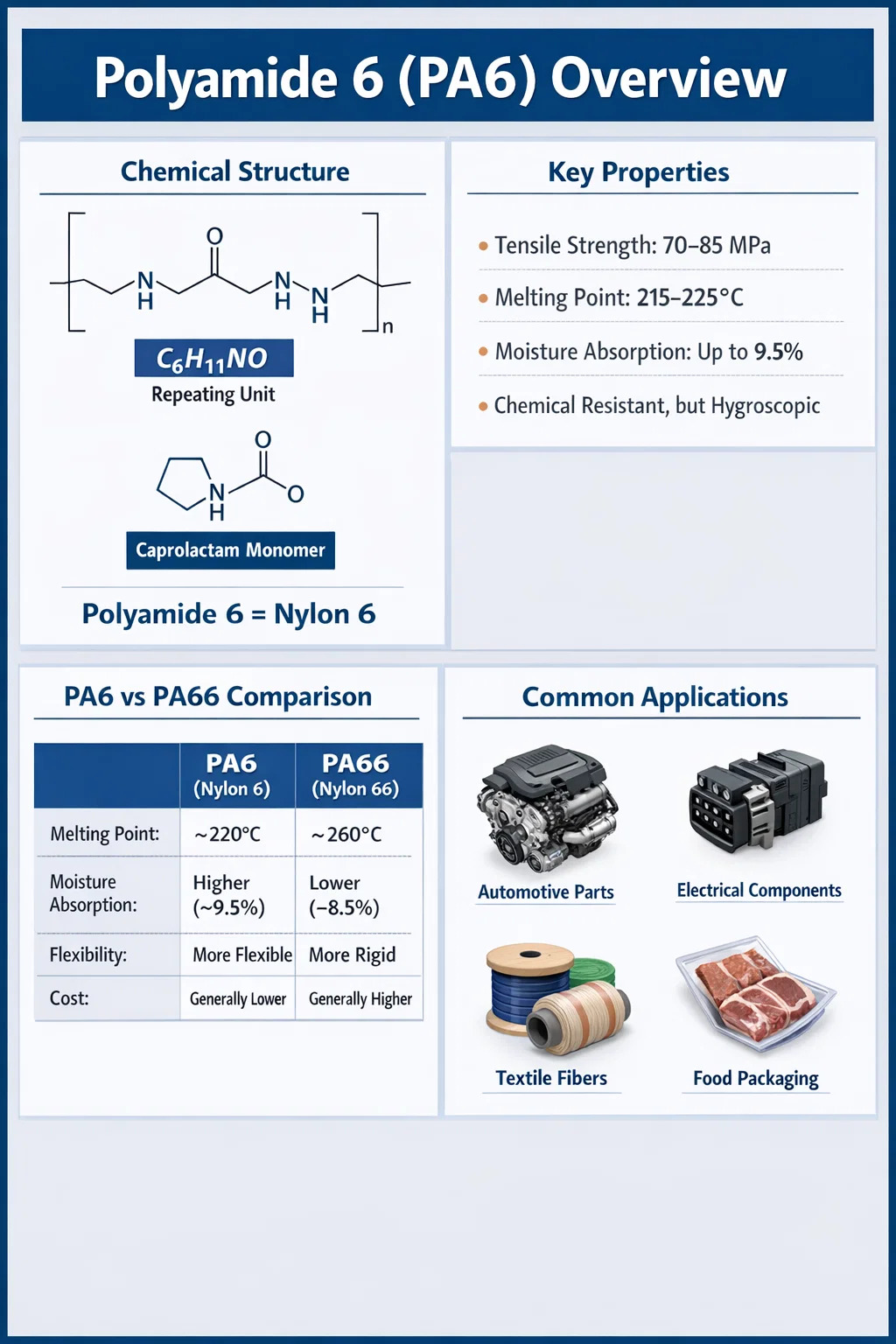

PA6 znamená Polyamid 6 semikryštalický termoplastický polymér vyrobený polymerizáciou kaprolaktámu s otvorením kruhu. Patrí do širšej rodiny nylonu a je jedným z najpoužívanejších technických plastov na svete. "6" sa týka šiestich atómov uhlíka v opakujúcej sa monomérnej jednotke odvodenej od kaprolaktámu (C6H11NO). PA6 sa tiež bežne označuje ako Nylon 6 a oba výrazy popisujú rovnaký základný materiál.

V priemyselných a technických súvislostiach sa PA6 a polyamid 6 používajú zameniteľne. Nájdete ho označený ako PA6 v technických listoch, ako Nylon 6 v zoznamoch komerčných produktov a niekedy ako polykaprolaktám vo vedeckej literatúre. Bez ohľadu na označenie sa všetky tieto názvy vzťahujú na rovnakú štruktúru polymérneho hlavného reťazca definovanú opakujúcimi sa amidovými väzbami (-CO-NH-) pozdĺž polymérneho reťazca.

Polyamid 6 je celosvetovo jedným z najpoužívanejších technických termoplastov. Ročný objem výroby presahuje 4 milióny metrických ton a tento materiál je neoddeliteľnou súčasťou priemyselných odvetví od automobilového priemyslu a elektroniky až po textilné a potravinárske obaly. Pochopenie toho, čo znamená PA6, je len východiskovým bodom – jeho chémia, výkonnostné charakteristiky a správanie pri spracovaní definujú, prečo sa stal tak komerčne dominantným.

Chémia za polyamidom 6

Polyamid 6 sa syntetizuje hydrolytickou polymerizáciou s otvorením kruhu e-kaprolaktámu, cyklického amidu. Tento proces sa zásadne líši od polyamidu 66 (PA66), ktorý sa vyrába kondenzačnou polymerizáciou dvoch samostatných monomérov – hexametyléndiamínu a kyseliny adipovej. Jediný monomérny pôvod PA6 mu dáva rovnomernejšiu a o niečo pružnejšiu štruktúru reťazca v porovnaní s PA66.

Amidová skupina (-CONH-) opakujúca sa pozdĺž hlavného reťazca PA6 je zodpovedná za mnohé z jej kľúčových charakteristík, vrátane:

• Silná medzimolekulárna vodíková väzba, ktorá prispieva k mechanickej tuhosti a vysokému bodu topenia
• Afinita k molekulám vody, čo vedie k absorpcii vlhkosti (hygroskopickosť), ktorá ovplyvňuje rozmerovú stabilitu
• Chemická odolnosť voči olejom, mazivám, palivám a väčšine organických rozpúšťadiel
• Citlivosť na silné kyseliny a zásady, ktoré môžu hydrolyzovať amidovú väzbu

Stupeň kryštalinity v polyamide 6 sa typicky pohybuje od 35 % až 45 % v závislosti od podmienok spracovania. Vyššia kryštalinita koreluje s vyššou tuhosťou, pevnosťou a chemickou odolnosťou, zatiaľ čo nižšia kryštalinita zvyšuje rázovú húževnatosť a flexibilitu. Táto rovnováha môže byť vyladená pomocou nukleačných činidiel, rýchlostí chladenia a žíhacích protokolov počas výroby.

Molekulová hmotnosť komerčných typov PA6 sa značne líši. Štandardné typy na vstrekovanie majú typicky číselné priemerné molekulové hmotnosti (Mn) v rozsahu 15 000 až 40 000 g/mol , zatiaľ čo varianty s kvalitou vlákna a filmu môžu dosiahnuť vyššie molekulové hmotnosti, aby splnili špecifické požiadavky na ťah a predĺženie.

Kľúčové fyzikálne a mechanické vlastnosti PA6

Výkonový profil polyamidu 6 z neho robí jeden z najuniverzálnejších dostupných technických termoplastov. Nasledujúca tabuľka sumarizuje typické vlastnosti neplneného PA6 štandardnej kvality v suchom stave (DAM):

Jednou vlastnosťou, ktorá si vyžaduje starostlivú pozornosť, je absorpcia vlhkosti. PA6 absorbuje vlhkosť z prostredia a pri nasýtení (rovnovážny obsah vlhkosti alebo EMC) sa vlastnosti výrazne menia. Pevnosť v ťahu môže klesnúť 20 – 30 % , zatiaľ čo odolnosť proti nárazu a predĺženie pri pretrhnutí sa zlepšujú. To znamená, že diely PA6 testované v kondicionovanom stave (mokré) sa správajú úplne inak ako rovnaké diely testované bezprostredne po formovaní (suché). Inžinieri s tým musia počítať pri navrhovaní konštrukčných aplikácií.

Tepelné správanie

Polyamid 6 má bod topenia okolo 220 °C, čo ho pohodlne zaraďuje do oblasti strednoteplotných technických plastov. Jeho teplota vychýlenia tepla (HDT) pri zaťažení 1,8 MPa je približne 55–65 °C pre neplnené druhy, ale táto sa dramaticky zvyšuje s vystužením sklenenými vláknami – 30 % sklom vyplnený PA6 môže dosiahnuť HDT 200 °C alebo viac . Vďaka tomu je vystužený PA6 vhodný pre aplikácie pod kapotou automobilov, kde je vystavenie teplu každodennou realitou.

PA6 vs PA66: Ako sa líšia a kedy si vybrať

Polyamid 6 a Polyamid 66 sú dve komerčne najdôležitejšie triedy nylonu a často sa porovnávajú. Aj keď zdieľajú podobnú chemickú rodinu, ich rozdiely sú dôležité v skutočných aplikáciách.

Pre väčšinu aplikácií na všeobecné použitie – spotrebný tovar, neštrukturálne kryty, textilné vlákna – je PA6 preferovanou voľbou kvôli nižším nákladom, lepšiemu toku počas vstrekovania a vynikajúcej estetike povrchu. Pre náročné automobilové alebo priemyselné aplikácie vyžadujúce trvalé vystavenie teplotám nad 150 °C má PA66 výhodu. Avšak s balíkmi stabilizátorov a sklenenou výstužou môže byť PA6 skonštruovaný tak, aby prekonal veľkú časť tejto výkonnostnej medzery.

Bežné druhy a zloženie polyamidu 6

Surový neplnený PA6 je len základ. Komerčné prostredie zahŕňa desiatky upravených tried navrhnutých pre špecifické výkonnostné ciele. Hlavné kategórie sú:

PA6 vystužený sklenenými vláknami

Pridaním sklenených vlákien pri zaťažení 15 %, 30 % alebo 50 % hmotnosti sa PA6 premení na konštrukčný materiál. Trieda PA6 s 30% náplňou skla zvyčajne poskytuje pevnosť v ťahu 160–180 MPa a modul pružnosti v ohybe 8 000 – 10 000 MPa – približne troj- až štvornásobok tuhosti neplnenej základnej živice. Tento zosilnený variant je štandardnou voľbou pre konštrukčné držiaky, kryty motora, elektrické kryty a nosné svorky v automobilových zostavách.

Nehorľavý PA6

Pre elektrické a elektronické aplikácie, triedy spomaľujúce horenie (FR) polyamidu 6 obsahujú bezhalogénové alebo halogénové prísady na dosiahnutie hodnotenia UL 94 V-0 pri špecifikovaných hrúbkach stien, často tak tenkých ako 0,4 mm. Tieto triedy sú kritické pre kryty ističov, reléové základne, telá konektorov a ďalšie komponenty, kde sa musí minimalizovať riziko vznietenia v súlade s normami IEC 60695 a UL.

Impact-Modified PA6

Spevnenie gumy pomocou elastomérnych modifikátorov, ako je EPDM alebo polyolefíny očkované anhydridom kyseliny maleínovej, podstatne zlepšuje odolnosť proti nárazu pri nízkych teplotách. Super pevné triedy PA6 môžu dosiahnuť Charpyho vrubové hodnoty nárazu 50–80 kJ/m² v porovnaní s 5–8 kJ/m² štandardných tried. Tieto formulácie sa používajú v športovom tovare, krytoch nástrojov a komponentoch automobilových nárazníkov.

Tepelne stabilizovaný PA6

Štandardný PA6 podlieha tepelnej oxidačnej degradácii nad 100 °C v scenároch dlhodobej expozície. Tepelne stabilizované druhy obsahujú stabilizačné systémy na báze medi alebo bránených amínov na predĺženie nepretržitej životnosti pri teplotách 120–130 °C. To je dôležité pre potrubia nasávania vzduchu, komponenty chladiaceho systému a ďalšie časti v blízkosti automobilových subsystémov generujúcich teplo.

Minerálne plnené a uhlíkové vlákna

Minerálne plnivá ako mastenec alebo wollastonit sa pridávajú na zlepšenie rozmerovej stability, tuhosti a povrchovej tvrdosti pri nižších nákladoch v porovnaní so sklenenými vláknami. PA6 vystužený uhlíkovými vláknami poskytuje výnimočnú špecifickú tuhosť a je čoraz viac špecifikovaný v ľahkých konštrukčných aplikáciách v letectve a vysokovýkonnom športovom vybavení, hoci materiálové náklady sú podstatne vyššie.

Ako sa PA6 spracováva: Výrobné metódy

Polyamid 6 je kompatibilný so širokou škálou metód spracovania polymérov, čo výrazne prispieva k jeho komerčnej všestrannosti. Výber spôsobu spracovania závisí od zamýšľanej geometrie produktu a požiadaviek na konečné použitie.

Vstrekovanie

Vstrekovanie je dominantnou metódou spracovania PA6 v strojárskych aplikáciách. Typické teploty taveniny sa pohybujú od 240 °C až 280 °C , s teplotami formy 60–100 °C používanými na kontrolu kryštalinity a povrchovej úpravy. Predsušenie je nevyhnutné: pelety PA6 sa musia pred spracovaním vysušiť na obsah vlhkosti pod 0,2 %, aby sa zabránilo hydrolytickej degradácii počas formovania, ktorá spôsobuje stratu molekulovej hmotnosti, povrchové defekty (roztrhnutie, pruhovanie) a znížené mechanické vlastnosti. Štandardnou praxou je sušenie pri teplote 80 °C počas 4–6 hodín v odvlhčovacej sušičke.

Extrúzia

PA6 je široko extrudovaný do profilov, rúr, tyčí, fólií a plechov. Film PA6 sa vo veľkej miere používa pri balení potravín ako bariérová vrstva vďaka svojim vynikajúcim bariérovým vlastnostiam pre kyslík a vôňu. Koextrudované viacvrstvové fólie kombinujúce PA6 s polyetylénovými alebo polypropylénovými vrstvami poskytujú obalové riešenia, ktoré vyvažujú flexibilitu, bariérový výkon a tepelnú tesnosť. PA6 film dosahuje rýchlosti prenosu kyslíka pod 30 cc·mil/100 in²·deň za sucha.

Spinning taveniny na výrobu vlákien

Textilný priemysel sa pri výrobe pančuchového tovaru, športového oblečenia, plaviek, kobercov a priemyselných tkanín spolieha na vlákna PA6 tkané z taveniny (vlákna nylonu 6). Proces zvlákňovania z taveniny zahŕňa vytláčanie roztaveného PA6 cez zvlákňovacie dýzy, po ktorom nasleduje ťahanie a textúrovanie, aby sa dosiahli cieľové hodnoty pevnosti a predĺženia. Komerčné vlákna PA6 typicky vykazujú pevnosť v rozmedzí 4–7 g/denier , vďaka čomu sú trvanlivé, odolné voči oderu a odolné pri opakovanom mechanickom namáhaní.

Vyfukovanie a rotačné tvarovanie

Špecializované druhy PA6 na vyfukovanie sa používajú na výrobu palivových potrubí, nádrží na kvapaliny a dutých automobilových komponentov, kde sa vyžaduje kombinácia chemickej odolnosti a mechanickej integrity. Rotačné lisovanie s práškom PA6 sa používa v priemyselných nádobách a špeciálnych krytoch, aj keď je to menej bežné ako u typov polyetylénu.

Hlavné aplikácie PA6 v rôznych odvetviach

Rozsah použitia polyamidu 6 je mimoriadne široký. Nižšie sú uvedené primárne priemyselné odvetvia a špecifické konečné aplikácie, kde je PA6 štandardným alebo preferovaným materiálom.

automobilový priemysel

Automobilový sektor je najväčším spotrebiteľom inžinierskeho PA6, čo predstavuje približne 35 – 40 % celkovej spotreby technických plastov PA6. Medzi kľúčové automobilové komponenty vyrobené zo sklom vystuženého alebo tepelne stabilizovaného PA6 patria:

• Rozvody nasávania vzduchu a rezonátory
• Kryty motora a olejové vane (na vybraných platformách)
• Kryty chladiaceho systému a telesá termostatov
• Držiaky pedálov a vedenia káblov
• Konektory palivového potrubia a potrubia kvapaliny
• Konštrukčné spony, upevňovacie puzdrá a mechanizmy kľučiek dverí

Prechod automobilového priemyslu smerom k ľahkému dizajnu vozidiel (na zlepšenie palivovej účinnosti a zníženie emisií CO₂) naďalej poháňa nahrádzanie kovových komponentov sklom vystuženým PA6 – trend bežne označovaný ako „náhrada kovu“. Typické moderné vozidlo obsahuje medzi 15 a 25 kg polyamidových materiálov, pričom väčšinový podiel predstavujú PA6 a PA66.

Elektrické a elektronické (E&E) aplikácie

FR-grade a PA6 na všeobecné použitie sú široko používané v elektrických komponentoch kvôli ich kombinácii mechanickej pevnosti, rozmerovej stability a elektrických izolačných vlastností. Povrchový odpor PA6 presahuje 10¹³ Ω a jeho dielektrická pevnosť je zvyčajne 14–16 kV/mm, vďaka čomu je veľmi vhodný pre kryty konektorov, kryty relé, základne ističov, svorkovnice a jadrá cievok motora.

Textilné a vláknité aplikácie

Na objemovom základe je vláknina v skutočnosti celosvetovo najväčšou aplikáciou polyamidu 6, ktorá spotrebuje približne 60 – 65 % celkovej produkcie PA6. Nylonové vlákna 6 sa objavujú v pančuchovom tovare, spodnej bielizni, aktívnom oblečení, poťahových látkach a kobercoch. Vďaka vynikajúcej odolnosti proti oderu a elastickému zotaveniu vlákna PA6 je obzvlášť cenené v povrchových vláknach kobercov, kde konkuruje PA66 a polyesteru.

Balenie potravín

Fólia PA6 je kľúčovým materiálom pre flexibilné balenie potravín, najmä pre vákuovo balené mäso, syry a spracované potraviny. Jeho vynikajúce bariérové ​​vlastnosti v porovnaní s polyolefínmi zabraňujú prenikaniu kyslíka, čo vedie k oxidačnému znehodnoteniu, čím sa výrazne predlžuje životnosť. Obalové fólie na báze PA6 tiež vykazujú vynikajúcu odolnosť proti prepichnutiu a vydržia pasterizáciu a spracovanie v retorte pri teplotách do 121 °C.

Priemyselný a spotrebný tovar

PA6 sa vo veľkej miere používa v krytoch elektrického náradia, športovom vybavení (lyžiarske viazanie, horolezecký hardvér, komponenty bicyklov), komponentoch priemyselných dopravníkov, prevodovkách a puzdrách, zipsoch a systémoch na vedenie káblov a pneumatických armatúrach. Jeho kombinácia húževnatosti, odolnosti proti opotrebeniu a opracovateľnosti z neho robí praktickú voľbu pre diely vstrekované do sériovej výroby a obrábané polotovary.

Pochopenie citlivosti polyamidu na vlhkosť 6

Riadenie vlhkosti je jedným z prakticky najdôležitejších aspektov práce s PA6 a ovplyvňuje výkon spracovania aj konečného použitia. PA6 je hygroskopický – absorbuje vodu z okolitého prostredia, kým nedosiahne rovnováhu s okolitou relatívnou vlhkosťou.

Pri 50 % relatívnej vlhkosti a 23 °C (typický stav podľa ISO 1110) absorbuje PA6 približne 2,5 až 3,0 % hmotnosti . Pri úplnom nasýtení (ponorené vo vode) to stúpne zhruba na 9–10 %. Tieto úrovne vlhkosti priamo ovplyvňujú:

• Rozmerová stabilita: PA6 vykazuje rozmerovú zmenu (napučiavanie), keď obsah vlhkosti stúpa, s lineárnou expanziou približne 0,7–1,0 % na percento absorbovanej vlhkosti. Pri komponentoch s presným lícovaním to treba zohľadniť pri tolerancii.
• Pevnosť v ťahu a modul: Obidve sa znižujú s absorpciou vlhkosti, pretože voda pôsobí ako plastifikátor narušením medzimolekulových vodíkových väzieb.
• Odolnosť proti nárazu: Zlepšuje sa so zvyšujúcim sa obsahom vlhkosti v dôsledku zvýšenej ťažnosti. Kondicionovaný PA6 je výrazne odolnejší ako DAM PA6 pri testovaní nárazom pri nízkych teplotách.
• Kvalita spracovania: Mokré pelety spracované bez adekvátneho sušenia produkujú časti s povrchovými defektmi, dutinami, zníženou molekulovou hmotnosťou a zhoršenými mechanickými vlastnosťami.

Inžinieri, ktorí špecifikujú PA6 pre konštrukčné aplikácie, by mali vždy odkazovať na kondicionované mechanické údaje (pri očakávanom obsahu prevádzkovej vlhkosti) a nie na hodnoty za sucha po lisovaní, aby sa predišlo nadhodnoteniu prevádzkového výkonu.

Udržateľnosť a recyklácia PA6

Udržateľnosť je čoraz dôležitejším rozmerom výberu materiálu a polyamid 6 má priaznivejší profil konca životnosti ako mnohé iné technické plasty. PA6 je možné mechanicky recyklovať – pretaviť a spracovať na nové diely – s určitou degradáciou molekulovej hmotnosti a vlastností, najmä po viacerých cykloch spracovania. Priemyselný odpad a post-spotrebiteľský PA6 z kobercových vlákien, rybárskych sietí a textilného odpadu sa zbierajú a recyklujú vo veľkom rozsahu v rámci niekoľkých programov po celom svete.

Chemická recyklácia je obzvlášť výhodná pre PA6 v porovnaní s PA66. Pretože PA6 je vyrobený z jediného monoméru (kaprolaktámu), môže byť depolymerizovaný späť na čistý kaprolaktám hydrolýzou alebo glykolýzou a získaný monomér môže byť potom repolymerizovaný na PA6 panenskej kvality. Táto uzavretá recyklačná cesta je už komerčne funkčná – spoločnosti vrátane Aquafilu vyrábajú Econyl, regenerované vlákno PA6 vyrobené zo spotrebiteľského odpadu, ako sú vyradené rybárske siete a kobercové vlákna, s výrazne nižšou uhlíkovou stopou ako pri výrobe primárnych produktov.

Hodnotenia životného cyklu naznačujú, že produkcia 1 kg panenského PA6 vyžaduje približne 120 – 130 MJ energie a vytvára približne 6–8 kg emisií ekvivalentných CO₂. Recyklovaný PA6 znižuje tieto hodnoty o 50–80 % v závislosti od spôsobu recyklácie, čím sa stáva jedným z viac recyklovateľných technických polymérov z chemického hľadiska.

Kaprolaktám na biologickej báze, odvodený z rastlinných surovín, je tiež v aktívnom vývoji ako cesta k zníženiu závislosti výroby PA6 od fosílnych palív, hoci komerčný rozsah zostáva zatiaľ obmedzený.

Obmedzenia a úvahy o dizajne pre PA6

Hoci polyamid 6 ponúka presvedčivú kombináciu vlastností, nie je univerzálne vhodný pre každú aplikáciu. Dizajnéri a inžinieri by si mali byť vedomí nasledujúcich obmedzení:

• Zmena rozmerov vyvolaná vlhkosťou: Ako bolo uvedené, hygroskopické napučiavanie obmedzuje použitie v zostavách s tesnou toleranciou vystavených meniacej sa vlhkosti alebo priamemu ponoreniu do vody bez náležitej konštrukčnej kompenzácie.
• UV degradácia: Nemodifikovaný PA6 degraduje pri dlhšom vystavení UV žiareniu, čo vedie ku kriedovaniu povrchu, krehnutiu a zmenám farby. Pre vonkajšie aplikácie sú potrebné UV-stabilizované triedy alebo ochranné nátery.
• Citlivosť na kyseliny a silné zásady: PA6 je napadnutý koncentrovanými minerálnymi kyselinami (HCl, H2SO4) a silnými zásadami, ktoré hydrolyzujú amidovú väzbu a spôsobujú štiepenie reťazca. Aplikácie zahŕňajúce takéto chemikálie vyžadujú alternatívne materiály.
• Creep pri trvalom zaťažení: Ako všetky semikryštalické termoplasty, PA6 vykazuje creep (pomalá deformácia pri konštantnom zaťažení), s ktorým treba počítať pri dlhodobých konštrukčných aplikáciách, najmä pri zvýšených teplotách alebo v podmienených stavoch.
• Zmršťovanie a deformácia: PA6 má relatívne vysoké zmrštenie formy (0,6 – 1,8 % pre neplnené druhy a 0,3 – 0,7 % anizotropne pre druhy plnené sklom), čo si vyžaduje starostlivý návrh formy a kontrolu parametrov spracovania, aby sa minimalizovala deformácia plochých alebo asymetrických častí.

Pre aplikácie, kde sú tieto obmedzenia rušivé, alternatívy zahŕňajú PA12 (nižšia absorpcia vlhkosti), POM (lepšia rozmerová stabilita), PPS (vyššia chemická a tepelná odolnosť) alebo PEEK (extrémny výkon, ale s výrazne vyššími nákladmi).
