Aký je rozdiel medzi PA 6 a PA 12?

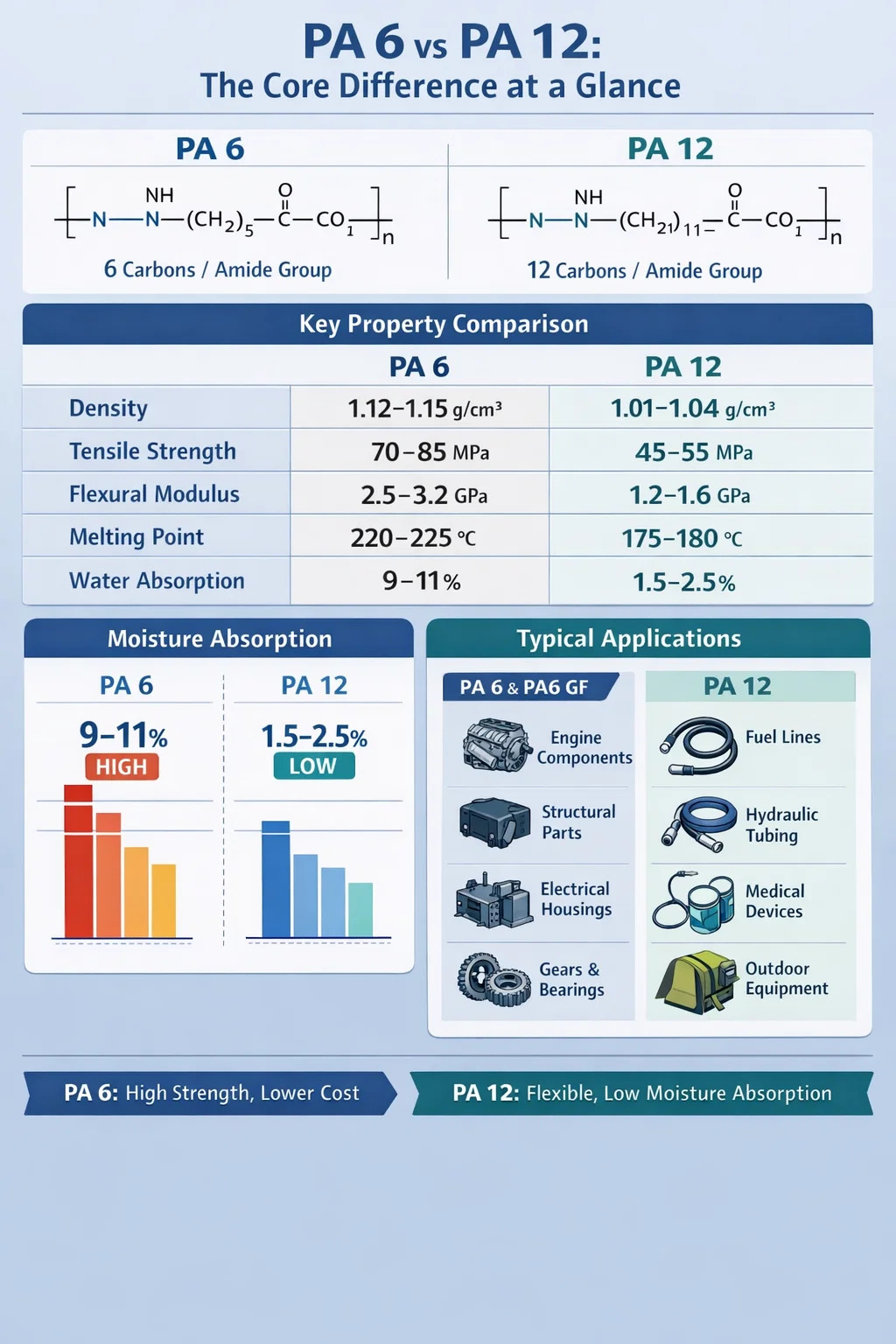

PA 6 vs PA 12: Základný rozdiel na prvý pohľad

PA 6 (Polyamid 6, tiež známy ako Nylon 6) a PA 12 (Polyamid 12, tiež známy ako Nylon 12) sú oba technické termoplasty z rodiny polyamidov, ale výrazne sa líšia molekulárnou štruktúrou, absorpciou vlhkosti, chemickou odolnosťou, mechanickými vlastnosťami a správaním sa pri spracovaní. Číslo v ich názvoch sa vzťahuje na počet atómov uhlíka v monomérnom reťazci — PA 6 je vyrobený z kaprolaktámu (6 uhlíkov), kým PA 12 je odvodený od laurolaktámu (12 uhlíkov). Tento zdanlivo jednoduchý štrukturálny rozdiel vytvára dramaticky odlišné správanie materiálov v aplikáciách v reálnom svete.

Stručne povedané: PA 6 ponúka vyššiu tuhosť, lepšiu mechanickú pevnosť a nižšiu cenu, vďaka čomu je ideálny pre konštrukčné a nosné komponenty. PA 12 vyniká rozmerovou stabilitou, nízkou absorpciou vlhkosti a flexibilitou, vďaka čomu je preferovanou voľbou pre potrubia, palivové potrubia a vonkajšie aplikácie, kde je odolnosť voči vlhkosti kritická. Keď je pridaná výstuž zo sklenených vlákien — tvarovanie Materiály PA6 GF — výkonnostná medzera s PA 12 v tuhosti sa ešte viac rozširuje v prospech PA 6.

Molekulárna štruktúra a hustota amidových skupín

Základný rozdiel medzi PA 6 a PA 12 spočíva v tom, ako často sa amidové skupiny (-CO-NH-) objavujú pozdĺž hlavného reťazca polyméru. V PA 6 sa amidová väzba vyskytuje na každých 6 atómov uhlíka. V PA 12 sa medzera rozširuje na 12 atómov uhlíka medzi každou amidovou väzbou.

Amidové skupiny sú hydrofilné – priťahujú a viažu molekuly vody prostredníctvom vodíkových väzieb. To znamená, že PA 6 s vyššou hustotou amidových skupín absorbuje podstatne viac vlhkosti ako PA 12. PA 6 môže absorbovať až 9.–11% vlhkosti pri nasýtení vodou, zatiaľ čo PA 12 absorbuje len asi 1,5–2,5%. Nejde o zanedbateľný rozdiel – priamo ovplyvňuje rozmerovú stabilitu, mechanické vlastnosti a elektrické vlastnosti počas životnosti produktu.

Dlhší alifatický reťazec v PA 12 tiež prispieva k väčšej pohyblivosti reťazca a nižšej teplote skleného prechodu. PA 12 zostáva flexibilný aj pri teplotách až -40 °C, a preto je široko používaný v palivových a brzdových potrubiach automobilov v aplikáciách v chladnom počasí.

Porovnanie kľúčových vlastností: PA 6 vs PA 12

Nižšie uvedená tabuľka poskytuje technické porovnanie najdôležitejších vlastností materiálov pre konštruktérov, ktorí si vyberajú medzi týmito dvoma polyamidmi.

Absorpcia vlhkosti a rozmerová stabilita

Absorpcia vlhkosti je jedným z najdôležitejších faktorov odlišujúcich PA 6 od PA 12 v praktickom inžinierstve. Diely PA 6 môžu zmeniť svoje rozmery až o 1,5 – 2,0 % na dĺžku pretože časom po formovaní absorbujú vzdušnú vlhkosť. Vďaka tomu je použitie presných komponentov vyrobených z nevystuženého PA 6 náročné na použitie v zostavách s tesnou toleranciou, pokiaľ sa do konštrukcie nezohľadní úprava alebo sa nepoužije vystuženie sklenenými vláknami na potlačenie rozmerových zmien.

PA 12, naopak, vykazuje za rovnakých podmienok rozmerové zmeny menšie ako 0,5 %. Vďaka tomu je v prevádzke oveľa predvídateľnejší a je to jeden z hlavných dôvodov, prečo si dizajnéri vyberajú PA 12 pre hydraulické konektory, presné armatúry a hadičky s malým priemerom, kde musia zostať fit a funkcie konzistentné v prostredí s meniacou sa vlhkosťou.

Vlhkosť ovplyvňuje aj mechanické vlastnosti. Časť PA 6 testovaná za sucha po lisovaní môže vykazovať pevnosť v ťahu 80 MPa, ale po kondicionovaní na rovnovážny obsah vlhkosti pri 50 % relatívnej vlhkosti môže táto klesnúť na približne 55 – 60 MPa. Toto je známy kompromis, ktorý je potrebné zvážiť pri špecifikácii PA 6 pre konštrukčné aplikácie. PA 12 vykazuje oveľa menšiu variáciu – jeho podmienené mechanické vlastnosti zostávajú blízke hodnotám za sucha, čo zjednodušuje špecifikáciu materiálu pre dizajnérov.

PA 6 vystužený sklenenými vláknami: Čo prinášajú materiály PA6 GF na stôl

Keď sa k PA 6 pridá sklenené vlákno, výsledný materiál PA6 GF (bežne dostupný ako PA6 GF15, PA6 GF30, PA6 GF50 atď., kde číslo označuje obsah sklenených vlákien v hmotnostných percentách) prechádza dramatickou transformáciou v tuhosti a pevnosti. Toto je jedna z najpoužívanejších stratégií vystuženia v technických plastoch.

Ako sklenené vlákno mení výkon PA 6

PA6 GF30 (30% vystužený skleneným vláknom PA 6) je najčastejšie špecifikovaná trieda. Poskytuje:

• Pevnosť v ťahu 170–190 MPa , viac ako dvojnásobok v porovnaní s nevystuženou PA 6
• Modul pružnosti v ohybe 8-10 GPa v porovnaní s 2,5–3,2 GPa pre čistý PA 6
• Znížená absorpcia vlhkosti - samotné sklenené vlákno neabsorbuje vodu, takže efektívna absorpcia vlhkosti v kompozite je výrazne nižšia ako v čistom PA 6
• Vylepšená rozmerová stabilita – deformácia a zmršťovanie po formovaní sú znížené, hoci anizotropné zmršťovanie sa stáva novým hľadiskom kvôli orientácii vlákien
• Teplota odklonu tepla sa zvýši na približne 200 až 210 °C (oproti ~185 °C pre čistý PA 6 pri zaťažení 1,8 MPa)

Materiály PA6 GF sa vo veľkej miere používajú v sacích potrubiach automobilov, krytoch motora, konštrukčných konzolách, elektrických krytoch a komponentoch priemyselných čerpadiel. Kombinácia vysokej tuhosti, dobrej tepelnej odolnosti a relatívne nízkych nákladov na suroviny robí z PA6 GF30 jednu z nákladovo najefektívnejších technických zmesí na trhu.

PA6 GF vs PA 12: Priame porovnanie

Pri porovnávaní materiálov PA6 GF s nevystuženými PA 12 sa výber stáva jemnejší. PA6 GF30 výrazne prekoná PA 12 v tuhosti a tepelnej odolnosti, ale PA 12 bude stále víťaziť v pružnosti, chemickej odolnosti voči palivám a hydraulickým kvapalinám a húževnatosti pri nízkych teplotách. Ak aplikácia vyžaduje pevnú konštrukčnú časť, ktorá funguje pri zvýšených teplotách, PA6 GF je jasným víťazom. Ak je súčasťou flexibilné palivové vedenie alebo konektor vystavený brzdovej kvapaline a zimným teplotám -30°C, PA 12 zostáva správnou voľbou.

Chemická odolnosť: kde PA 12 prevyšuje

PA 12 má vynikajúcu odolnosť voči širokému spektru chemikálií v porovnaní s PA 6. Nižšia hustota amidových skupín ho robí odolnejším voči hydrolýze a napadnutiu kyselinami, zásadami a organickými rozpúšťadlami. V automobilových aplikáciách to znamená lepšiu odolnosť voči:

• Palivá vrátane zmesí etanolu (E10, E85) a nafty
• Hydraulické kvapaliny a brzdové kvapaliny (DOT 4 a DOT 5.1)
• Cestné soli chloridu zinočnatého a chloridu vápenatého
• Automobilové tuky a mazacie oleje

PA 6 funguje primerane v mnohých z týchto prostredí, ale pri vystavení chloridu zinočnatému pri mechanickom zaťažení môže vykazovať praskanie pod napätím – jav známy ako praskanie pod vplyvom vonkajšieho napätia (ESC). Toto bol historicky problém s sponami a držiakmi PA 6 v prostrediach pod kapotou, kde sa vyskytujú cestné posypy obsahujúce cestné soli. PA 12 je podstatne menej náchylný na tento typ poruchy.

Pre farmaceutické aplikácie a aplikácie prichádzajúce do styku s potravinami ponúka PA 12 na niektorých trhoch aj regulačné výhody vďaka nižšiemu extrahovateľnému obsahu a stabilnejšej povrchovej chémii v priebehu času.

Rozdiely v spracovaní medzi PO 6 a PO 12

Oba materiály sú termoplasty spracovávané predovšetkým vstrekovaním a extrúziou, ale ich rozdielne teploty topenia a citlivosť na vlhkosť vedú k rôznym požiadavkám na spracovanie.

Požiadavky na sušenie

Vďaka vysokej absorpcii vlhkosti je PA 6 obzvlášť citlivý na hydrolytickú degradáciu počas spracovania, ak nie je správne vysušený. Odporúčané podmienky sušenia pre PA 6 sú typicky 80 °C počas 4-8 hodín v odvlhčovacej sušičke na dosiahnutie obsahu vlhkosti pod 0,2 %. Nesprávne vysušenie PA 6 má za následok vznik škvŕn, zníženú molekulovú hmotnosť a zhoršenie mechanických vlastností lisovaného dielu. Materiály PA6 GF majú rovnaké požiadavky na sušenie.

PA 12 so svojou oveľa nižšou hygroskopicitou vyžaduje menej agresívne sušenie - zvyčajne 80 °C počas 2-4 hodín je dostatočná. To môže ponúknuť výhodu efektivity spracovania pri veľkoobjemovej výrobe.

Teplota taveniny a teplota formy

PA 6 sa spracováva pri teplotách taveniny 240–280 °C, zatiaľ čo PA 12 sa spracováva pri nižších 200–240 °C. Táto nižšia teplota spracovania pre PA 12 môže v niektorých prípadoch znížiť spotrebu energie a čas cyklu. Nižší bod topenia PA 12 však tiež znamená, že má nižšiu nepretržitú prevádzkovú teplotu – čo je dôležité pri špecifikácii dielov pre horúce prostredia, ako sú automobilové komponenty pod kapotou.

Zmršťovanie a deformácia

Nevystužený PA 6 sa počas tvarovania izotropne zmršťuje asi o 1,0–1,5 %. Materiály PA6 GF vykazujú anizotropné zmršťovanie – nižšie v smere toku (približne 0,2–0,5 %) a vyššie v priečnom smere (približne 0,6–1,2 %) – ktoré je potrebné zohľadniť pri návrhu formy, aby sa zabránilo deformácii. PA 12 vykazuje mierne zmrštenie okolo 0,8–1,5 % a správa sa predvídateľnejšie v tenkostenných častiach vďaka svojej prirodzenej flexibilite.

Tepelný výkon a dlhodobé starnutie teplom

PA 6 má vyššiu teplotu topenia (220 – 225 °C) a vo všeobecnosti lepšie tepelné vlastnosti ako PA 12 (175 – 180 °C). Po vystužení skleneným vláknom môžu materiály PA6 GF pracovať nepretržite pri teplotách až 130 až 150 °C (s balíkmi tepelných stabilizátorov), vďaka čomu sú vhodné pre aplikácie pod kapotou automobilov.

PA 12 s nižším bodom topenia má nepretržitú prevádzkovú teplotu typicky obmedzenú na 100–110 °C. Pre aplikácie vyžadujúce trvalé vystavenie teplu motora alebo zvýšeným teplotám okolia to môže byť diskvalifikujúce obmedzenie, ktoré tlačí dizajnérov k materiálom PA6 GF alebo dokonca polyamidom s vyššou teplotou, ako je PA 46 alebo PPA.

K dispozícii sú tepelne stabilizované druhy oboch materiálov. Typy PA6 GF30 HS (tepelne stabilizované) sú bežne špecifikované pre komponenty motora, kde sa predpokladá nepretržité vystavenie 150 °C, s krátkodobými tolerovanými špičkami až do 170 °C. Teplom stabilizované druhy PA 12 rozširujú nepretržitú prevádzku na približne 120 °C – zlepšenie, ale stále nižšie ako PA6 GF v ekvivalentných aplikáciách.

Typické aplikácie: Kde sa používa každý materiál

Rôzne profily vlastností materiálov PA 6, PA6 GF a PA 12 prirodzene vedú k rôznym aplikačným doménam. Nasledujúce rozdelenie odráža skutočné vzorce používania v hlavných odvetviach.

PO 6 a PO6 GF – Primárne aplikačné oblasti

• Automobilový priemysel: Nasávacie potrubie (PA6 GF30/GF50), kryty motora (PA6 GF30 HS), kryty vzduchových filtrov, komponenty bezpečnostných pásov, pedálové systémy, kryty kolies
• Elektro a elektronika: Kryty ističov, bloky konektorov, komponenty rozvádzačov, káblové spojky, kryty motorov
• Priemyselné stroje: Ozubené kolesá, ložiská, puzdrá, komponenty dopravníkových pásov, telesá čerpadiel
• Spotrebný tovar: Kryty elektrického náradia, komponenty bicyklov, rámy batožiny, športové potreby
• Textil: Priadza, pančuchový tovar, odevné tkaniny (nevystužené vlákno PA 6)

PO 12 – Primárne aplikačné oblasti

• Automobilové hadice: Palivové potrubia, brzdové potrubia, hydraulické potrubia, parné potrubia, vzduchové brzdové potrubia pre nákladné vozidlá
• Manipulácia s priemyselnými kvapalinami: Pneumatické potrubie, rozvody chemikálií, rozvody stlačeného vzduchu
• Zdravotnícke pomôcky: Komponenty katétrov, rukoväte chirurgických nástrojov, kryty zariadení na podávanie liekov
• 3D tlač (SLS): Prášok PA 12 je dominantným materiálom pre selektívne laserové spekanie vďaka jeho konzistentnému chovaniu pri tavenine a flexibilite po spracovaní
• Offshore a podmorské: Flexibilné potrubia, opláštenie káblov, spojovacie komponenty pre ropnú a plynárenskú infraštruktúru
• Obuv: Komponenty lyžiarskych topánok, časti športovej obuvi vyžadujúce flexibilitu pri mínusových teplotách

Úvahy o nákladoch: PO 6 vs PO 12 Ekonomická realita

Cena je často rozhodujúcim faktorom pri výbere materiálu a PA 6 tu má podstatnú výhodu. PA 12 zvyčajne stojí 2-3 krát viac za kilogram ako PA 6 a táto prémia sa ďalej rozširuje pri porovnaní PA6 GF30 s PA 12. Cenový rozdiel odráža surovinovú ekonomiku – laurolaktám (monomér PA 12) je zložitejšia a menej rozšírená chemikália ako kaprolaktám (monomér PA 6), ktorý sa celosvetovo vyrába vo veľmi veľkom meradle.

V prípade veľkoobjemových spotrebných produktov alebo konštrukčných automobilových komponentov, kde je možné použiť materiály PA 6 alebo PA6 GF, sú úspory nákladov značné. Veľký automobilový OEM vyrábajúci 500 000 sacích potrubí ročne pomocou PA6 GF30 namiesto ekvivalentu PA 12 (ak by existoval s primeranou tuhosťou) by zaznamenal úspory na surovinách v miliónoch dolárov ročne.

Cena PA 12 je opodstatnená len vtedy, ak sú jeho špecifické vlastnosti – odolnosť proti vlhkosti, chemická odolnosť, flexibilita, nízkoteplotné vlastnosti – skutočne požadované aplikáciou. Nadmerná špecifikácia PA 12, kde by postačovali materiály PA 6 alebo PA6 GF, je bežným, ale zbytočným nákladom v menej skúsených programoch dizajnu.

PA 6, PA6 GF a PA 12 v aditívnej výrobe

V kontexte aditívnej výroby, najmä selektívneho laserového spekania (SLS), PA 12 dominuje na trhu fúzie práškového lôžka. Jeho nižší bod topenia, úzky rozsah topenia a priaznivé správanie pri opätovnom tuhnutí uľahčujú spracovanie v systémoch SLS bez nadmernej degradácie nepoužitého prášku medzi jednotlivými vrstvami. Celosvetovo najpoužívanejší komerčný prášok SLS — EOS PA 2200 — je triedy PA 12.

Materiály PA 6 a PA6 GF boli úspešne prispôsobené pre SLS, pričom niekoľko dodávateľov teraz ponúka práškové zmesi na báze PA6 vystužené sklenenými guľôčkami alebo uhlíkovými vláknami pre vyššiu tuhosť. Avšak vyšší bod topenia PA 6 a užšie okno procesu ho robia náročnejším v systémoch SLS a nedosiahol v tomto procese rovnaké uplatnenie na trhu ako PA 12.

Pre FDM (modelovanie tavenej depozície) sú dostupné vlákna PA 6, ale vyžadujú si vysokoteplotné extrudéry (dýza nad 240 °C) a kryty kvôli sklonu materiálu absorbovať vlhkosť a deformovať sa. PA 12 funguje lepšie v prostredí FDM pod holým nebom vďaka nižšej absorpcii vlhkosti a lepšej priľnavosti vrstvy pri nižších teplotách spracovania.

Udržateľnosť a recyklovateľnosť

PA 6 aj PA 12 sú termoplasty a sú teoreticky recyklovateľné pretavením, hoci ich mechanické vlastnosti sa zhoršujú s každým cyklom spracovania v dôsledku štiepenia reťazca a zníženia molekulovej hmotnosti. V praxi sa obsah postindustriálneho recyklátu (PIR) častejšie používa v nekritických aplikáciách, ako sú káblové spojky, rúry a kryty tvarované vstrekovaním.

PA 6 má významnú výhodu v chemickej recyklácii. Kaprolaktám (monomér PA 6) je možné získať z odpadu PA 6 depolymerizáciou a opätovne použiť pri výrobe polymérov v čistote. Spoločnosti ako DSM (teraz Envalior) a Lanxess na to vyvinuli komerčné procesy. Chemická recyklácia PA 12 je menej rozvinutá a komerčne menej vyspelá.

Z hľadiska uhlíkovej stopy má PA 12 vyššiu environmentálnu záťaž na kilogram v dôsledku zložitejšej cesty syntézy jeho monoméru. Pretože však diely PA 12 môžu vydržať dlhšie v agresívnom prostredí bez degradácie, ktorú vlhkosť a chemikálie spôsobujú v PA 6, analýza životného cyklu niekedy uprednostňuje PA 12 v aplikáciách, kde eliminuje predčasné poruchy a výmeny.

Existujú biologické verzie oboch materiálov. Bio PA 6 (s použitím bio odvodeného kaprolaktámu z obnoviteľných surovín, ako je ricínový olej) a bio založený PA 12 (laurolaktám odvodený z ricínového oleja je komerčne dostupný už desaťročia, ako ho vyrába Evonik pod značkou Vestamid) sú dostupné pre dizajnérov, ktorí sa snažia znížiť závislosť od fosílnych palív.

Ako si vybrať medzi PA 6, PA6 GF a PA 12

Rozhodnutie medzi týmito materiálmi by sa malo riadiť systematickým hodnotením požiadaviek aplikácie. Nasledujúca príručka poskytuje počiatočný rámec:

Ak je rozhodnutie po tomto úvodnom skríningu stále nejasné, stojí za to vyžiadať si vzorky na testovanie materiálu od dodávateľov a vykonať testovanie špecifické pre aplikáciu, vrátane úpravy na očakávaný obsah prevádzkovej vlhkosti pred meraním mechanických vlastností. Testovanie za sucha lisovaného PA 6 oproti kondicionovanému PA 12 skresľuje porovnanie nereálnym smerom — vždy porovnávajte materiály v ekvivalentných stavoch kondicionovania reprezentujúcich skutočné prevádzkové podmienky.
